名 称 |
单 位 |
参 数 |
备 注 |
||
|
行 程 |
X轴行程 |
mm |
2500/4500/6500 |
|
|
|
Y轴行程 |
mm |
500 |
|
||
|
Z轴行程 |
mm |
400 |
|
||
|
主 轴 |
电机功率 |
kW |
5.5 |
|
|
|
主轴最高转速 |
rpm |
12000 |
|
||
|
主轴锥度 |
/ |
BT30 |
|
||
|
驱动 |
伺服电机功率X/Y/Z |
kw |
2.0/2.0/3.0 |
|
|
|
速度 |
切削进给速度范围 |
mm/min |
1-15000 |
|
|
|
X/Y/Z轴快移速度 |
m/min |
60/28/28 |
|
||
|
润滑冷却系统 |
润滑系统 |
/ |
自动润滑 |
|
|
|
冷却系统 |
/ |
喷水冷却 |
|
||
|
机 床 精 度 |
X轴定位精度 |
mm |
0.05 |
|
|
|
Y轴定位精度 |
mm |
0.02 |
|
||
|
Z轴定位精度 |
mm |
0.02 |
|
||
|
重复定位精度 (X/Y/Z) |
mm |
0.01/0.01/0.01 |
|
||
|
刀 库 |
刀库容量 |
把 |
16T |
|
|
|
刀库形式 |
/ |
飞碟式 |
|
||
|
拉丁形式 |
/ |
45° |
|
||
|
换刀时间 |
sec |
2 |
|
||
|
其 它 |
数控系统 |
|
FANUC/MITSUBISHI |
|
|
|
气源流量 |
L/min |
≥200（ANR） |
|
||
|
气源气压 |
MPa |
0.5-0.8 |
|
||
|
电源总容量 |
kVA |
20 |
|
||
|
水箱最大容量 |
L |
180 |
|
||
|
机床占地(长X宽X高） |
mm |
7000-11000x3000x2500 |
|
||
|
主机重量 |
Kg |
约4500-8500 |
|
||
#：机床参数有所变化，不做另行通知。

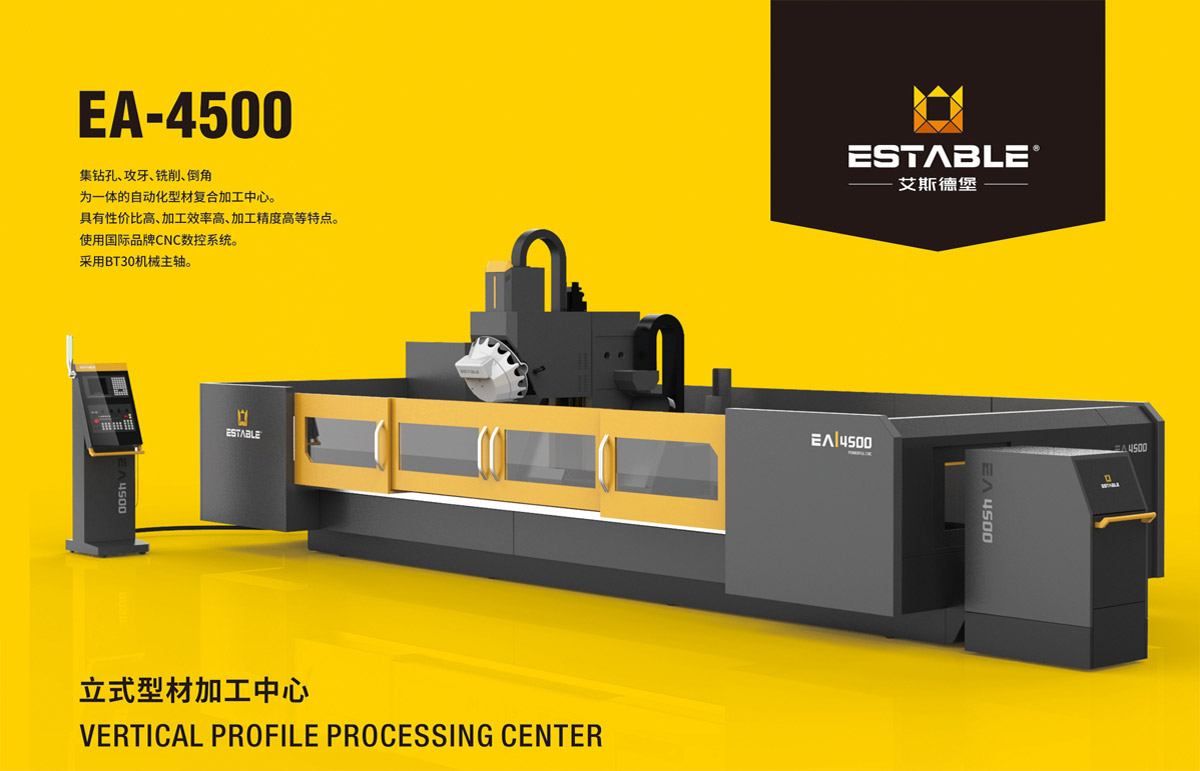

集钻孔、攻牙、铣削、倒角为一体的自动化型材复合加工中心,广泛运用于幕墙门窗、家装定制、汽车配件、5G通讯配件等领域。
主要适用于加工各种长度的型钢.铜以及工业铝型材等金属进行数控自动化加工,具有性价比高、加工效率高,加工精度高等特点。
配备自动排屑机,采用全包围式钣金防护，加工环境更加安全、整洁卫生。
使用国际品牌CNC数控系统,采用BT30机械主轴。
