名 称 |
单 位 |
参 数 |
备 注 |
||
|
行 程 |
X轴行程 |
mm |
6300 |
|
|
|
Y轴行程 |
mm |
800 |
|
||
|
Z轴行程 |
mm |
350 |
|
||
|
主 轴 |
主轴电机功率 |
kW |
5.5 |
|
|
|
主轴最高转速 |
rpm |
12000 |
|
||
|
主轴锥孔 |
/ |
BT30 |
|
||
|
驱动 |
伺服电机功率X/Y/Z |
kw |
2.3/1.5/1.5 |
|
|
|
速度 |
切削进给速度范围 |
mm/min |
1-15000 |
|
|
|
X/Y/Z轴快移速度 |
m/min |
75/28/28 |
|
||
|
润滑冷却系统 |
润滑系统 |
/ |
自动润滑 |
|
|
|
冷却系统 |
/ |
油雾冷却 |
|
||
|
机 床 精 度 |
X轴定位精度 |
mm |
0.05 |
|
|
|
Y轴定位精度 |
mm |
0.03 |
|
||
|
Z轴定位精度 |
mm |
0.03 |
|
||
|
重复定位精度 (X/Y/Z) |
mm |
0.03/0.03/0.03 |
|
||
|
刀 库 |
刀库容量 |
把 |
16T |
|
|
|
刀库形式 |
/ |
飞碟式刀库 |
|
||
|
换刀时间 |
sec |
2 |
|
||
|
其 它 |
数控系统 |
|
SIEMENS/MITSUBISHI |
|
|
|
气源流量 |
L/min |
≥200（ANR） |
|
||
|
气源气压 |
MPa |
0.5-0.8 |
|
||
|
电源总容量 |
KW |
15 |
|
||
|
机床占地(长X宽X高） |
mm |
8000x2000x2600 |
|
||
|
主机重量 |
Kg |
约4500 |
|
||
#：机床参数有所变化，不做另行通知。

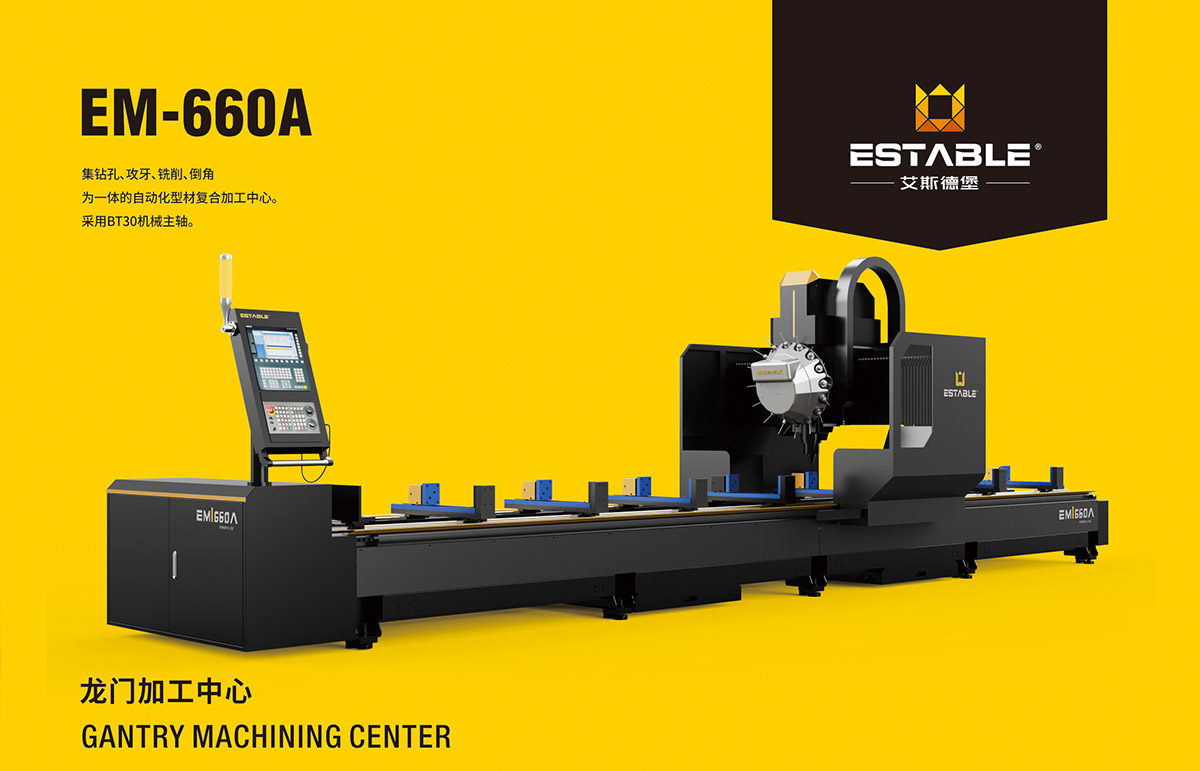

集钻孔、攻牙、铣削、倒角为一体的自动化型材复合加工中心,广泛运用于幕墙门]窗、家装定制型材、PVC材料等领域。
采用BT30机械主轴，采用进口丝杆导轨，床身龙门门式稳定结构，国际品牌数控系统，移动式夹具，方便工件调节装夹加工位置。
